Pilotný tlak	3-8 bar
Pracovný tlak	-0,9 - 10 bar
Nepretržitý pracovný čas	100% so znížením prídržného prúdu
Spínací čas pri vypínaní	od 17 ms
Spínací čas pri zapnutí	od 15 ms
Funkcia ventilácie	Nie je možné škrtenie
Funkcia ventilu	2 ventily 2/2 normálne uzavreté, monostabilné
Smer prúdenia	Jednosmerný
Trieda odolnosti proti korózii CRC	2 - Stredná odolnosť proti korózii
Konštrukcia	Piestový ventil
Kladný testovací impulz s logickou 0	od 1400 µs
Záporný testovací impulz s logickým signálom 1	od 700 µs
Domový materiál	Tlakovo liaty hliník, oceľ, mosadz, POM, PPS
Materiál tesnenia	HNBR, NBR
Pracovné médium	Stlačený vzduch podľa ISO8573-1: 2010 [7: 4: 4]
Normálny menovitý prietok	od 400 l/min
Spotreba energie	od 0,46 W.
Pomocné ručné ovládanie	Stlačením, So zámkom
Montážna poloha	Žiadny
Pokryť	Pozitívny presah
3/5 pneumatických spojov spojených dohromady	Spoločné vedenie pre všetky ventily na ostrove
Pripojenie pilotného výfuku 82/84	Spoločné vedenie pre všetky ventily na ostrove
Pneumatické pripojenie 1	Spoločné vedenie pre všetky ventily na ostrove
Pneumatické pripojenie 11	Spoločné vedenie pre všetky ventily na ostrove
Pneumatické pripojenie 2	M7
Pneumatické pripojenie 4	M7
Pripojenie riadiaceho vzduchu 12/14	Spoločné vedenie pre všetky ventily na ostrove
Typ ovládania	S diaľkovým ovládaním
Typ tesnenia	Mäkký
Ako odstrániť	Jarný vzduch
Spôsob montáže	S priechodnými otvormi
Ako behať	Elektrický
Úroveň zabezpečenia	IP65
Teplota média	-5 - 50 °C
Teplota okolia	-5 - 50 °C
Skladovacia teplota	-20 - 40 °C
Poznámka k materiálom	V súlade s RoHS
Poznámky k pracovnému médiu	Možná prevádzka v naolejovanom vzduchu (po zahájení mazania je nutné pre ďalšiu prácu)
Hmotnosť produktu	od 70 g
C-hodnota	od 1,6 l/bar
B-hodnota	od 0,35
Nominálna veľkosť	od 4 mm
Veľkosť ventilu	od 10 mm
Pneumatické napájanie piloti	Vonkajšie, Vnútorné

Katalóg no.	Názov
PN-001-FESTO-161360	CPV14-M1H-5LS-1/8 Solenoidový ventil FESTO-161360
PN-001-FESTO-161361	CPV14-M1H-5JS-1/8 Solenoidový ventil FESTO-161361
PN-001-FESTO-161362	CPV14-M1H-2X3-GLS-1/8 Solenoidový ventil FESTO-161362
PN-001-FESTO-161363	CPV14-M1H-2X3-OLS-1/8 Solenoidový ventil FESTO-161363
PN-001-FESTO-161414	CPV10-M1H-5LS-M7 Solenoidový ventil FESTO-161414
PN-001-FESTO-161415	CPV10-M1H-5JS-M7 Solenoidový ventil FESTO-161415
PN-001-FESTO-161416	CPV10-M1H-2X3-GLS-M7 Solenoidový ventil FESTO-161416
PN-001-FESTO-161417	CPV10-M1H-2X3-OLS-M7 Solenoidový ventil FESTO-161417
PN-001-FESTO-163188	CPV18-M1H-2X3-OLS-1/4 Solenoidový ventil FESTO-163188
PN-001-FESTO-163189	CPV18-M1H-2X3-GLS-1/4 Solenoidový ventil FESTO-163189
PN-001-FESTO-163190	CPV18-M1H-5LS-1/4 Solenoidový ventil FESTO-163190
PN-001-FESTO-163191	CPV18-M1H-5JS-1/4 Solenoidový ventil FESTO-163191
PN-001-FESTO-176055	CPV10-BS-5 / 3G-M7 Zostava ventilu FESTO-176055
PN-001-FESTO-176057	CPV14-BS-5 / 3G-1/8 Zostava ventilu FESTO-176057
PN-001-FESTO-176061	CPV18-M1H-5 / 3GS-1/4 Solenoidový ventil FESTO-176061
PN-001-FESTO-176064	CPV10-M1H-3OLS-3GLS-M7 Solenoidový ventil FESTO-176064
PN-001-FESTO-176067	CPV14-M1H-3OLS-3GLS-1/8 Solenoidový ventil FESTO-176067
PN-001-FESTO-176070	CPV18-M1H-3OLS-3GLS-1/4 Solenoidový ventil FESTO-176070
PN-001-FESTO-185880	CPV10-M1H-2X2-GLS-M7 Solenoidový ventil FESTO-185880
PN-001-FESTO-185883	CPV14-M1H-2X2-GLS-1/8 Solenoidový ventil FESTO-185883
PN-001-FESTO-185886	CPV18-M1H-2X2-GLS-1/4 Solenoidový ventil FESTO-185886
PN-001-FESTO-187439	CPV10-M11H-5LS-M7 Solenoidový ventil FESTO-187439
PN-001-FESTO-187843	CPV10-M1H-2OLS-2GLS-M7 Solenoidový ventil FESTO-187843
PN-001-FESTO-187846	CPV14-M1H-2OLS-2GLS-1/8 Solenoidový ventil FESTO-187846
PN-001-FESTO-187849	CPV18-M1H-2OLS-2GLS-1/4 Solenoidový ventil FESTO-187849
PN-001-FESTO-550696	CPV10-M1H-5LS-M7-B-EX Elektromagnetický ventil FESTO-550696
PN-001-FESTO-550698	CPV10-M1H-2X3-OLS-M7-B-EX Elektromagnetický ventil FESTO-550698
PN-001-FESTO-550699	CPV10-M1H-3OLS-3GLS-M7-B-EX Elektromagnetický ventil FESTO-550699
PN-001-FESTO-550700	CPV10-M1H-2X3-GLS-M7-B-EX Elektromagnetický ventil FESTO-550700
PN-001-FESTO-550701	CPV10-M1H-2X2-GLS-M7-B-EX Elektromagnetický ventil FESTO-550701
PN-001-FESTO-550702	CPV10-M1H-2OLS-2GLS-M7-B-EX Elektromagnetický ventil FESTO-550702
PN-001-FESTO-553256	CPV10-M1H-5LS-K-M7 Solenoidový ventil FESTO-553256
PN-001-FESTO-553257	CPV10-M1H-2X3-GLS-K-M7 Solenoidový ventil FESTO-553257
PN-001-FESTO-553258	CPV14-M1H-5LS-K-1/8 Solenoidový ventil FESTO-553258
PN-001-FESTO-553259	CPV14-M1H-2X3-GLS-K-1/8 Solenoidový ventil FESTO-553259
PN-001-FESTO-553260	CPV10-M1H-2X3-GLS-Y-M7 Solenoidový ventil FESTO-553260
PN-001-FESTO-559641	CPV10-M1H-2X3-OLS-K-M7 Solenoidový ventil FESTO-559641
PN-001-FESTO-559642	CPV10-M1H-3OLS-3GLS-K-M7 Solenoidový ventil FESTO-559642
PN-001-FESTO-559644	CPV10-M1H-5JS-K-M7 Solenoidový ventil FESTO-559644
PN-001-FESTO-559645	CPV10-M1H-2X2-GLS-K-M7 Solenoidový ventil FESTO-559645
PN-001-FESTO-559646	CPV10-M1H-2OLS-2GLS-K-M7 Solenoidový ventil FESTO-559646
PN-001-FESTO-559648	CPV14-M1H-2X3-OLS-K-1/8 Solenoidový ventil FESTO-559648
PN-001-FESTO-559649	CPV14-M1H-3OLS-3GLS-K-1/8 Solenoidový ventil FESTO-559649
PN-001-FESTO-559651	CPV14-M1H-5JS-K-1/8 Solenoidový ventil FESTO-559651
PN-001-FESTO-559652	CPV14-M1H-2X2-GLS-K-1/8 Solenoidový ventil FESTO-559652
PN-001-FESTO-559653	CPV14-M1H-2OLS-2GLS-K-1/8 Solenoidový ventil FESTO-559653

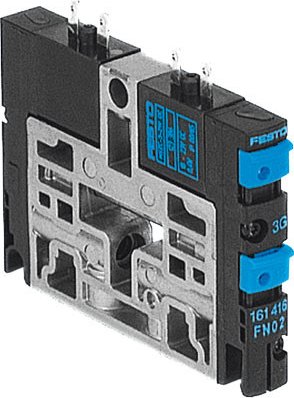

CPV10-M1H-2X2-GLS-M7 Solenoidový ventil FESTO-185880
