Charakteristika cievky	22V DC: 1W
Pilotný tlak	3-7 bar
Pracovný tlak	-0,9 - 7 bar
Spínací čas pri vypínaní	od 10 ms
Spínací čas pri zapnutí	od 10 ms
Funkcia ventilácie	Nie je možné škrtenie
Funkcia ventilu	2/2 uzavretý, monostabilný
Smer prúdenia	Jednosmerný
Trieda odolnosti proti korózii CRC	1 - Nízka odolnosť proti korózii
Konštrukcia	Piestový ventil
Kladný testovací impulz s logickou 0	od 400 µs
Záporný testovací impulz s logickým signálom 1	od 200 µs
Domový materiál	Tlakovo liaty hliník
Materiál tesnenia	NBR
Pracovné médium	Stlačený vzduch podľa ISO8573-1: 2010 [7: 4: 4]
Normálny menovitý prietok	od 150 l/min
Odolné voči vibráciám	Test dopravnej aplikácie na úrovni závažnosti 2 v súlade s FN 942017-4 a EN 60068-2-6
Odolnosť proti otrasom	Test odolnosti proti otrasom, stupeň závažnosti 2 v súlade s FN942017-5 a EN60068-2-27
Pomocné ručné ovládanie	Uzamykateľné, stlačením
Montážna poloha	Žiadny
Pokryť	Pozitívny presah
3/5 pneumatických spojov spojených dohromady	Spoločné vedenie pre všetky ventily na ostrove
Elektrické pripojenie	2-pin, zástrčka
Pripojenie pilotného výfuku 82/84	Spoločné vedenie pre všetky ventily na ostrove
Pneumatické pripojenie 1	Spoločné vedenie pre všetky ventily na ostrove
Pneumatické pripojenie 2	QS-3
Pneumatické pripojenie 4	QS-3
Typ ovládania	S diaľkovým ovládaním
Typ tesnenia	Mäkký
Ako odstrániť	Jarný vzduch
Spôsob montáže	S priechodnými otvormi
Ako behať	Elektrický
Úroveň zabezpečenia	IP40
Teplota okolia	-5 - 50 °C
Poznámka k materiálom	V súlade s RoHS
Poznámky k pracovnému médiu	Možná prevádzka v naolejovanom vzduchu (po zahájení mazania je nutné pre ďalšiu prácu)
Hmotnosť produktu	od 30,5 g
Veľkosť ventilu	od 10 mm
Pneumatické napájanie piloti	Mimo

Katalóg no.	Názov
PN-001-FESTO-527550	CPVSC1-M1H-MP-M5 Solenoidový ventil FESTO-527550
PN-001-FESTO-527551	CPVSC1-M1H-NP-M5O Solenoidový ventil FESTO-527551
PN-001-FESTO-527552	CPVSC1-M1H-KP-M5C Solenoidový ventil FESTO-527552
PN-001-FESTO-527553	CPVSC1-M1H-JP-M5 Solenoidový ventil FESTO-527553
PN-001-FESTO-527554	CPVSC1-M1H-DP-M5C Solenoidový ventil FESTO-527554
PN-001-FESTO-527555	CPVSC1-M1H-MP-Q3 Solenoidový ventil FESTO-527555
PN-001-FESTO-527556	CPVSC1-M1H-NP-Q3O Solenoidový ventil FESTO-527556
PN-001-FESTO-527557	CPVSC1-M1H-KP-Q3C Solenoidový ventil FESTO-527557
PN-001-FESTO-527558	CPVSC1-M1H-JP-Q3 Solenoidový ventil FESTO-527558
PN-001-FESTO-527559	CPVSC1-M1H-DP-Q3C Solenoidový ventil FESTO-527559
PN-001-FESTO-527560	CPVSC1-M1H-MP-Q4 Solenoidový ventil FESTO-527560
PN-001-FESTO-527561	CPVSC1-M1H-NP-Q4O Solenoidový ventil FESTO-527561
PN-001-FESTO-527562	CPVSC1-M1H-KP-Q4C Solenoidový ventil FESTO-527562
PN-001-FESTO-527563	CPVSC1-M1H-JP-Q4 Solenoidový ventil FESTO-527563
PN-001-FESTO-527564	CPVSC1-M1H-DP-Q4C Solenoidový ventil FESTO-527564
PN-001-FESTO-527565	CPVSC1-M1H-MP Elektromagnetický ventil FESTO-527565
PN-001-FESTO-527567	CPVSC1-M1H-NP Elektromagnetický ventil FESTO-527567
PN-001-FESTO-527569	CPVSC1-M1H-KP Elektromagnetický ventil FESTO-527569
PN-001-FESTO-527571	CPVSC1-M1H-JP Solenoidový ventil FESTO-527571
PN-001-FESTO-527573	CPVSC1-M1H-DP Elektromagnetický ventil FESTO-527573
PN-001-FESTO-547291	CPVSC1-M1H-MH-M5 Solenoidový ventil FESTO-547291
PN-001-FESTO-547301	CPVSC1-M1H-MH-Q4 Solenoidový ventil FESTO-547301
PN-001-FESTO-547313	CPVSC1-M1LH-DT-Q4C Solenoidový ventil FESTO-547313
PN-001-FESTO-547314	CPVSC1-M1LH-KT-Q4C Solenoidový ventil FESTO-547314
PN-001-FESTO-547315	CPVSC1-M1LH-NT-Q4O Solenoidový ventil FESTO-547315
PN-001-FESTO-547316	CPVSC1-M1LH-MT-Q4 Solenoidový ventil FESTO-547316
PN-001-FESTO-547317	CPVSC1-M1LH-JT-Q4 Solenoidový ventil FESTO-547317
PN-001-FESTO-547355	CPVSC1-M4H-KH-Q3C Solenoidový ventil FESTO-547355
PN-001-FESTO-548899	CPVSC1-K-M5C Ventil FESTO-548899
PN-001-FESTO-548901	CPVSC1-M-M5 FESTO-548901 ventil
PN-001-FESTO-548902	CPVSC1-J-M5 FESTO-548902 ventil
PN-001-FESTO-548903	CPVSC1-D-QXC Ventil FESTO-548903
PN-001-FESTO-548904	CPVSC1-K-QXC Ventil FESTO-548904
PN-001-FESTO-548905	CPVSC1-N-QXO Ventil FESTO-548905
PN-001-FESTO-548906	CPVSC1-M-QX Ventil FESTO-548906
PN-001-FESTO-548907	CPVSC1-J-QX Ventil FESTO-548907

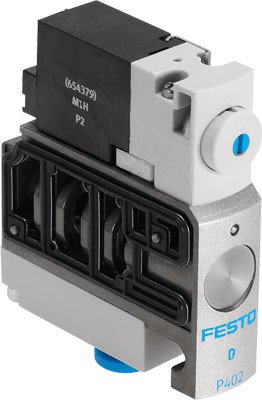

CPVSC1-M1H-DP-Q3C Solenoidový ventil FESTO-527559
