Prídavná hmotnosť na zdvih 10 mm	od 36 g
Fy s teoretickou životnosťou 100 km (len z pohľadu jazdy)	od 1104 N.
Fz pri teoretickej životnosti 100 km (len z pohľadu jazdy)	od 2208 N
Geometrický moment zotrvačnosti povrchu 2. stupňa Iy	od 140 000 mm4
Geometrický moment zotrvačnosti povrchu 2. stupňa Iz	od 170 000 mm4
Konštrukcia	Elektromechanický lineárny pohon, s Kugelumlaufspindel
Krútiaci moment Mx	od 5,5 Nm
Maximálny moment My	od 4,7 Nm
Moment Mz	od 4,7 Nm
Akcelerácia	od 15 m/s2
Rýchlosť	od 0,6 m/s
Force Fy	od 300 N
Sila Fz	od 600 N
Sila posuvu Fx	od 100 N
Hmotnostný moment zotrvačnosti JH na meter zdvihu	od 0,05056 kgcm2
Hmotnostný moment zotrvačnosti JL na kg pracovného zaťaženia	od 0,02533 kgcm2
Hmotnostný moment zotrvačnosti JO	od 0,0082 kgcm2
Materiál koncovky	Tlakovo liaty hliník, lakovaný
Materiál profilu	Hliníková zliatina, eloxovaná
Vodiaci materiál	oceľ
Materiál vozíka	Tlakovo liaty hliník
Mx pri teoretickej životnosti 100 km (len z pohľadu jazdy)	od 20 Nm
My s teoretickou životnosťou 100 km (len z pohľadu jazdy)	od 17 Nm
Mz pri teoretickej životnosti 100 km (len z pohľadu jazdy)	od 17 Nm
Opakovateľnosť	± 0,015 mm
Montážna poloha	Žiadny
Vedúci	Vedené na guličkových ložiskách s uzavretým obehom guličky
Váha obalu sa pohybuje	od 220 g
Pracovný zdvih	od 400 mm
Rozteč skrutiek	od 10 mm/U
Torzný moment zotrvačnosti It	od 8500 mm4
Konštantné podávanie	od 10 mm/U
Úroveň zabezpečenia	IP40
Teplota okolia	0-50 °C
Typ motora	Krokový motor, servomotor
Typ skrutky	Guľová skrutka
Dynamická deformácia (pohyblivé zaťaženie)	0,05 % dĺžky pohonu, max. 0,5 mm
Statická deformácia (zaťaženie v pokoji)	0,1 % dĺžky pohonu
Poznámka k materiálom	Obsahujú látky PWIS, vyhovujúce RoHS
Veľkosť	45
Skoková zásoba	od 0 mm
Priemer skrutky	od 10 mm

Katalóg no.	Názov
PN-001-FESTO-8061477	ELGC-BS-KF-32-100-8P Náprava so skrutkou FESTO-8061477
PN-001-FESTO-8061478	ELGC-BS-KF-32-200-8P Náprava so skrutkou FESTO-8061478
PN-001-FESTO-8061479	ELGC-BS-KF-32-300-8P Náprava so skrutkou FESTO-8061479
PN-001-FESTO-8061480	ELGC-BS-KF-32-400-8P Náprava so skrutkou FESTO-8061480
PN-001-FESTO-8061481	ELGC-BS-KF-32-500-8P Náprava so skrutkou FESTO-8061481
PN-001-FESTO-8061482	ELGC-BS-KF-32-600-8P Náprava so skrutkou FESTO-8061482
PN-001-FESTO-8061483	ELGC-BS-KF-32-800-8P Náprava so skrutkou FESTO-8061483
PN-001-FESTO-8061484	ELGC-BS-KF-45-100-10P Os so skrutkou FESTO-8061484
PN-001-FESTO-8061485	ELGC-BS-KF-45-200-10P Náprava so skrutkou FESTO-8061485
PN-001-FESTO-8061486	ELGC-BS-KF-45-300-10P Náprava so skrutkou FESTO-8061486
PN-001-FESTO-8061487	ELGC-BS-KF-45-400-10P Náprava so skrutkou FESTO-8061487
PN-001-FESTO-8061488	ELGC-BS-KF-45-500-10P Náprava so skrutkou FESTO-8061488
PN-001-FESTO-8061489	ELGC-BS-KF-45-600-10P Náprava so skrutkou FESTO-8061489
PN-001-FESTO-8061490	ELGC-BS-KF-45-800-10P Náprava so skrutkou FESTO-8061490
PN-001-FESTO-8061491	ELGC-BS-KF-60-100-12P Os so skrutkou FESTO-8061491
PN-001-FESTO-8061492	ELGC-BS-KF-60-200-12P Náprava so skrutkou FESTO-8061492
PN-001-FESTO-8061493	ELGC-BS-KF-60-300-12P Náprava so skrutkou FESTO-8061493
PN-001-FESTO-8061494	ELGC-BS-KF-60-400-12P Náprava so skrutkou FESTO-8061494
PN-001-FESTO-8061495	ELGC-BS-KF-60-500-12P Náprava so skrutkou FESTO-8061495
PN-001-FESTO-8061496	ELGC-BS-KF-60-600-12P Náprava so skrutkou FESTO-8061496
PN-001-FESTO-8061497	ELGC-BS-KF-60-800-12P Náprava so skrutkou FESTO-8061497
PN-001-FESTO-8061498	ELGC-BS-KF-80-100-16P Náprava so skrutkou FESTO-8061498
PN-001-FESTO-8061499	ELGC-BS-KF-80-200-16P Náprava so skrutkou FESTO-8061499
PN-001-FESTO-8061500	ELGC-BS-KF-80-300-16P Os so skrutkou FESTO-8061500
PN-001-FESTO-8061501	ELGC-BS-KF-80-400-16P Náprava so skrutkou FESTO-8061501
PN-001-FESTO-8061502	ELGC-BS-KF-80-500-16P Náprava so skrutkou FESTO-8061502
PN-001-FESTO-8061503	ELGC-BS-KF-80-600-16P Náprava so skrutkou FESTO-8061503
PN-001-FESTO-8061504	ELGC-BS-KF-80-800-16P Náprava so skrutkou FESTO-8061504
PN-001-FESTO-8061505	ELGC-BS-KF-80-1000-16P Náprava so skrutkou FESTO-8061505

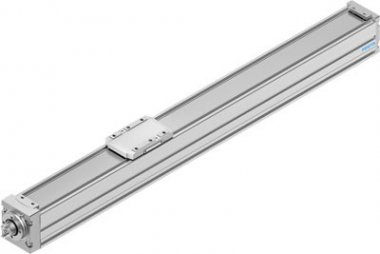

ELGC-BS-KF-45-400-10P Náprava so skrutkou FESTO-8061487
