| Charakteristika logických digitálnych výstupov | Žiadne galvanické oddelenie, konfigurácia zadarmo |
| Charakteristika digitálneho vstupu | na základe IEC 61131-2, typ 1 |
| Nepretržitý pracovný čas | 100% |
| Snímač polohy rotora | Absolútny kodér, jednootáčkový |
| Ďalšie funkcie | Integrovaná detekcia koncovej polohy, užívateľské rozhranie |
| Prípustné kolísanie napätia | +/- 15 % |
| Prijatie | Značka RCM |
| Fy s teoretickou životnosťou 100 km (len z pohľadu jazdy) | od 552 N |
| Fz pri teoretickej životnosti 100 km (len z pohľadu jazdy) | od 1104 N. |
| Geometrický moment zotrvačnosti povrchu 2. stupňa Iy | od 38 000 mm4 |
| Geometrický moment zotrvačnosti povrchu 2. stupňa Iz | od 45 000 mm4 |
| IO-Link, podpora režimu SIO | Áno |
| Parametrizačné rozhranie | Užívateľské rozhranie, IO-Link |
| Trieda izolácie | B |
| Trieda ochrany | III |

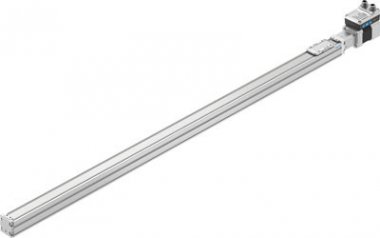

| Konštrukcia | Elektromechanický lineárny pohon, s Kugelumlaufspindel, S integrovaným pohonom |
| Počet logických digitálnych vstupov | od 2 |
| Počet logických digitálnych výstupov 24V DC | od 2 |
| Krútiaci moment Mx | od 1,3 Nm |
| Maximálny moment My | od 1,1 Nm |
| Moment Mz | od 1,1 Nm |
| Aktuálna spotreba | od 3000 mA |
| Akcelerácia | od 5 m/s2 |
| Prúd logických digitálnych výstupov | od 100 mA |
| Rýchlosť | od 0,18 m/s |
| Force Fy | od 150 N. |
| Sila Fz | od 300 N |
| Sila posuvu Fx | od 40 N. |
| Materiál koncovky | Tlakovo liaty hliník, lakovaný |
| Materiál profilu | Hliníková zliatina, eloxovaná |
| Vodiaci materiál | oceľ |
| Materiál vozíka | Tlakovo liaty hliník |
| Monitorovanie teploty | Vypnutie pri prehriatí, Integrovaný vysoko presný snímač teploty CMOS s analógovým výstupom |
| Mx pri teoretickej životnosti 100 km (len z pohľadu jazdy) | od 5 Nm |
| My s teoretickou životnosťou 100 km (len z pohľadu jazdy) | od 4 Nm |
| Mz pri teoretickej životnosti 100 km (len z pohľadu jazdy) | od 4 Nm |
| Menovité jednosmerné napätie | od 24V |
| Odolné voči vibráciám | Test dopravnej aplikácie na úrovni závažnosti 1 v súlade s FN 942017-4 a EN 60068-2-6 |
| Odolnosť proti otrasom | Úroveň závažnosti testu odolnosti proti otrasom 1 podľa FN942017-5 a EN60068-2-27 |
| Opakovateľnosť | ± 0,015 mm |
| Začiatočná pozícia | Pevný nárazník - negatívny blok, Pevný nárazník - pozitívny blok |
| Montážna poloha | Žiadny |
| Vedúci | Vedené na guličkových ložiskách s uzavretým obehom guličky |
| Váha obalu sa pohybuje | od 83,4 g |
| Menovitý prúd | od 3 A. |
| Rozlíšenie snímača polohy rotora | od 16 bitov |
| Pracovný zdvih | od 800 mm |
| Rozteč skrutiek | od 8 mm/U |
| Torzný moment zotrvačnosti It | od 1700 mm4 |
| Konštantné podávanie | od 8 mm/U |
| Úroveň zabezpečenia | IP40 |
| Signalizácia polohy | Snímač motora, So snímačmi |
| Teplota okolia | 0-50 °C |
| Skladovacia teplota | -20 - 60 °C |
| Typ motora | Krokový motor |
| Typ skrutky | Guľová skrutka |
| Dynamická deformácia (pohyblivé zaťaženie) | 0,05 % dĺžky pohonu, max. 0,5 mm |
| Statická deformácia (zaťaženie v pokoji) | 0,1 % dĺžky pohonu |
| Poznámka k materiálom | Obsahujú látky PWIS, vyhovujúce RoHS |
| Poznámka k okolitej teplote | Pri okolitej teplote vyššej ako 30 °C platí obmedzenie výkonu 2 % na K. |
| Hmotnosť produktu | od 2329 g |
| Hodnota užitočného zaťaženia vodorovne | od 2 kg |
| Referenčná hodnota pre vertikálne pracovné zaťaženie | od 2 kg |
| Veľkosť | 32 |
| Indikátor stavu pripravenosti | VEDENÝ |
| Zobraziť | VEDENÝ |
| Relatívna vlhkosť vzduchu | 0–90 % |
| Pracovný rozsah logických vstupov | od 24V |
| Skoková zásoba | od 0 mm |
| Princíp merania snímača polohy rotora | Magnetický |
| Napájanie, počet pinov / vodičov | od 4 |
| Napájanie, spojovacia technika | M12x1, T-kódovanie podľa EN 61076-2-111 |
| Napájanie, typ pripojenia | Zástrčka |
| značka CE (pozri vyhlásenie o zhode) | Podľa smernice EU-EMV, Podľa smernice EU RoHS |
| znak KC | KC-EMV |
| Priemer skrutky | od 8 mm |
