| Charakteristika logických digitálnych výstupov | Voľne konfigurovateľné, žiadne galvanické oddelenie |
| Charakteristika digitálneho vstupu | na základe IEC 61131-2, typ 1 |
| Charakteristika logických vstupov | Žiadne galvanické oddelenie, konfigurácia zadarmo |
| Prídavná hmotnosť na zdvih 10 mm | od 69 g |
| Základná hmotnosť pre zdvih 0 mm | od 2294 g |
| Nepretržitý pracovný čas | 100% |
| Snímač polohy rotora | Absolútny kodér, jednootáčkový |
| Ďalšie funkcie | Užívateľské rozhranie, Integrovaná detekcia koncovej polohy |
| Dodatočný posunutý váhový faktor na 10 mm zdvih | od 6,5 g |
| Prípustné kolísanie napätia | +/- 15 % |
| Prijatie | Značka RCM |
| Závit na piestnici | M12x1,25 |
| IO-Link, obsah servisných dát IN | 32 bitová sila, 32 bitová pozícia, 32 bitová rýchlosť |
| IO-Link, počet portov | 1 |
| IO-Link, minimálna doba cyklu | 1 ms |
| IO-Link, podpora režimu SIO | Áno |
| IO-Link, spracovať obsah dát IN | 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out) |
| IO-Link, obsah procesných dát OUT | 1 bit (presunúť dovnútra), 1 bit (presunúť von), 1 bit (chyba ukončenia) |
| IO-Link, šírka procesných dát IN | 2 bajty |
| IO-Link, šírka procesných dát OUT | 2 bajty |
| IO-Link, protokol | Zariadenie V 1.1 |
| IO-Link, komunikačný režim | COM3 (230,4 kbd) |
| IO-Link, typ portu | A |
| IO-Link, nutná dátová pamäť | od 500 bajtov |
| Parametrizačné rozhranie | Užívateľské rozhranie, IO-Link |
| Logické rozhranie, počet pinov / vodičov | od 8 |
| Logické rozhranie, typ pripojenia | 992264 |
| Logické rozhranie, typ pripojenia | Zástrčka |
| Logické rozhranie, technológia pripojenia | M12x1, typ A podľa EN 61076-2-101 |
| Trieda izolácie | B |
| Trieda odolnosti proti korózii CRC | 0 - Žiadna odolnosť proti korózii |

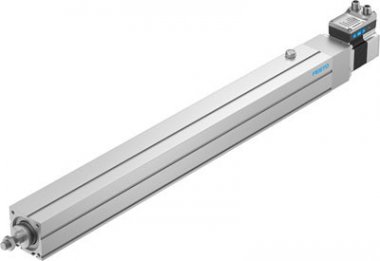

| Konštrukcia | Elektrický valec, S integrovaným pohonom, S guličkovou skrutkou |
| Počet logických digitálnych vstupov | od 2 |
| Počet logických digitálnych výstupov 24V DC | od 2 |
| Reverzibilná vôľa | od 100 um |
| Dĺžka kábla | 20 mv prevádzke IO-Link, 15 m, výstupy, 15 m, vstupy |
| Krútiaci moment Mx | od 0 Nm |
| Maximálny moment My | od 6,4 Nm |
| Moment Mz | od 6,4 Nm |
| Odchýlka uhol natočenia piestnice +/- | od 1 st |
| Aktuálna spotreba | od 5300 mA |
| Akcelerácia | od 5 m/s2 |
| Prúd logických digitálnych výstupov | od 100 mA |
| Rýchlosť | od 0,22 m/s |
| Sila posuvu Fx | od 375 N. |
| Radiálna sila na hnací hriadeľ | od 230 N |
| Materiál matice skrutky | oceľ |
| Domový materiál | Hladko eloxovaná hliníková zliatina |
| Materiál tyče | Vysoko legovaná oceľ, nerezová oceľ |
| Materiál skrutky | Oceľové vodiace kladky |
| Menovité jednosmerné napätie | od 24V |
| Logický obvod vstupov | NPN (short-to-mínus load), PNP |
| Logický obvod, výstupy | PNP, NPN (short-to-mínus load) |
| Odolné voči vibráciám | Test dopravnej aplikácie na úrovni závažnosti 1 v súlade s FN 942017-4 a EN 60068-2-6 |
| Odolnosť proti otrasom | Úroveň závažnosti testu odolnosti proti otrasom 1 podľa FN942017-5 a EN60068-2-27 |
| Opakovateľnosť | ± 0,02 mm |
| Začiatočná pozícia | Pevný nárazník - negatívny blok, pevný nárazník - pozitívny blok, referenčný senzor |
| Montážna poloha | Žiadny |
| Váha tary sa má pohybovať so zdvihom 0 mm | od 305 g |
| Menovitý prúd | od 5,3 A. |
| Rozlíšenie snímača polohy rotora | od 16 bitov |
| Skok | od 500 mm |
| Rozteč skrutiek | od 12 mm/U |
| Spôsob montáže | S vnútornými závitmi, S príslušenstvom |
| Úroveň zabezpečenia | IP40 |
| Teplota okolia | 0-50 °C |
| Skladovacia teplota | -20 - 60 °C |
| Typ motora | Krokový motor |
| Typ skrutky | Guľová skrutka |
| Poznámka k materiálom | Obsahujú látky PWIS, vyhovujúce RoHS |
| Poznámka k okolitej teplote | Pri okolitej teplote vyššej ako 30 °C platí obmedzenie výkonu 2 % na K. |
| Hmotnosť produktu | od 5744 g |
| Hodnota užitočného zaťaženia vodorovne | od 56 kg |
| Referenčná hodnota pre vertikálne pracovné zaťaženie | od 18 kg |
| Veľkosť | 60 |
| Indikátor stavu pripravenosti | VEDENÝ |
| Zobraziť | VEDENÝ |
| Relatívna vlhkosť vzduchu | 0 - 90 %, Žiadna kondenzácia |
| Antirotácia / vedenie | S kĺzaním |
| Koniec piestnice | Vonkajší závit |
| Pracovný rozsah logických vstupov | od 24V |
| Skoková zásoba | od 0 mm |
| Princíp merania snímača polohy rotora | Magnetický |
| Napájanie, počet pinov / vodičov | od 4 |
| Napájanie, spojovacia technika | M12x1, T-kódovanie podľa EN 61076-2-111 |
| Napájanie, typ pripojenia | Zástrčka |
| značka CE (pozri vyhlásenie o zhode) | Podľa smernice EU-EMV, Podľa smernice EU RoHS |
| znak KC | KC-EMV |
| Priemer skrutky | od 12 mm |
