Tlmenie kyvadlového pohonu	Q: Pružné tlmiace krúžky / dosky na oboch stranách
Pracovný tlak	3-8 bar
Jemné nastavenie kyvadlového pohonu	od -6 st
Funkcia chápadlá	Paralelné
Sila uchopenia na čeľusť chápadlá pri 0,6 MPa (6 bar, 87 psi) uzavretie	od 51 N.
Sila uchopenia na čeľusť chápadlá pri otvorení 0,6 MPa (6 barov, 87 psi).	od 58 N.
Trieda odolnosti proti korózii CRC	2 - Stredná odolnosť proti korózii
Konštrukcia	S paralelným chápadlom a pohonom chápadlá, kyvadlový pohon
Uhol natočenia	od 210 st
Počet čeľustí chápadlá	od 2
Uhlová vôľa sekery čeľustí chápadlá, ay	od 0,1 st
Hrajte v čeľusti chápadlá Sz	od 0,02 mm
Hmotnosť na vonkajšiu čeľusť chápadlá	od 50 g
Krútiaci moment na čeľusti chápadlá Mx, statický	od 11 Nm
Krútiaci moment na čeľusti My chápadiel, statický	od 11 Nm
Krútiaci moment na čeľusti chápadlá Mz, statický	od 11 Nm
Sila na čeľuste chápadlá Fz, statická	od 150 N.
Domový materiál	Zliatina hliníka
Materiál poťahu	POM, hliník
Materiál čeľustí chápadlá	Vysoko legovaná oceľ, nerezová oceľ
Materiál tesnenia	NBR
Materiál hnacieho hriadeľa	oceľ
Max. frekvencia otáčania pri 0,6 MPa (6 barov, 87 psi)	od 2 Hz
Pracovné médium	Stlačený vzduch podľa ISO8573-1: 2010 [7: 4: 4]
Minimálna doba uzavretia pri 0,6 MPa (6 bar, 87 psi)	od 60 ms
Minimálna doba otvorenia pri 0,6 MPa (6 bar, 87 psi)	od 40 ms
Montážna poloha	Žiadny
Pneumatické spoje	M5
Skočte na čeľusť chápadlá	od 4,5 mm
Spôsob montáže	Výber z:, Vnútorný závit a strediace puzdro, S priechodnými otvormi a strediacimi puzdrami, S rybinovou drážkou
Signalizácia polohy chápadlá	S bezdotykovým spínačom
Signalizácia polohy pohonu raketoplánu	S bezdotykovým spínačom
Teplota okolia	5 - 60 °C
Teoretický krútiaci moment pri 0,6 MPa (6 bar, 87 psi)	od 1,25 Nm
Celková sila uchopenia pri 0,6 MPa (6 bar, 87 psi), zatváranie	od 102 N.
Celková sila uchopenia pri 0,6 MPa (6 bar, 87 psi), otvorenie	od 116 N.
Pracovný režim	Dvojitá akcia
Poznámka k materiálom	V súlade s RoHS
Poznámky k pracovnému médiu	Možná prevádzka v naolejovanom vzduchu (po zahájení mazania je nutné pre ďalšiu prácu)
Hmotnosť produktu	od 730 g
Veľkosť	16
Rozsah nastavenia uhla natočenia	0 - 210 stupňov

Katalóg no.	Názov
PN-001-FESTO-1187955	HGDS-PP-12-PAB Rotačná jednotka s chápadlom FESTO-1187955
PN-001-FESTO-1187956	HGDS-PP-12-P1-AB Rotačná jednotka s chápadlom FESTO-1187956
PN-001-FESTO-1187957	HGDS-PP-12-YSRT-AB Rotačná jednotka s chápadlami m FESTO-1187957
PN-001-FESTO-1187958	HGDS-PP-16-PAB Rotačná jednotka s chápadlom FESTO-1187958
PN-001-FESTO-1187959	HGDS-PP-16-P1-AB Rotačná jednotka s chápadlom FESTO-1187959
PN-001-FESTO-1187960	HGDS-PP-16-YSRT-AB Rotačná jednotka s chápadlami m FESTO-1187960
PN-001-FESTO-1187961	HGDS-PP-20-PAB Rotačná jednotka s chápadlom FESTO-1187961
PN-001-FESTO-1187962	HGDS-PP-20-P1-AB Rotačná jednotka s chápadlom FESTO-1187962
PN-001-FESTO-1187963	HGDS-PP-20-YSRT-AB Rotačná jednotka s chápadlami m FESTO-1187963

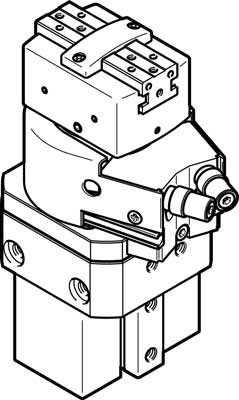

HGDS-PP-16-PAB Rotačná jednotka s chápadlom FESTO-1187958
