Osvedčenie	CRN0C20829,5C, TÜV 968/V 1039,00/18
Stredný tlak	0-16 bar
Pracovný tlak	5-10 bar
Pracovný tlak MPa	0,5 - 1 MPa
Prijatie	CRN
Kontrolné funkcie	Zatvorené zníženou silou pružiny, NC
Funkcia ventilu	2/2
Smer prúdenia	Jednosmerný
Smer prúdenia	Nad sedlom ventilu, pre plynné médiá
Konštrukcia	Sedlový ventil s piestovým pohonom
Viskozita	od 600 mm2/s
Materiál puzdra pohonu	Odliatok z nerezovej ocele
Materiál puzdra procesného ventilu	Odliatok z nerezovej ocele
Materiál tesnenia sedadla	PTFE
Materiál tesnenia skrutky	PTFE
Materiál tesnenia	FPM
Stredná	Inertné plyny, stlačený vzduch, filtrovaný, stupeň filtrácie 200 µm, para
Pracovné médium	Stlačený vzduch podľa ISO8573-1: 2010 [7: 4: 4]
Číslo materiálu, puzdro procesného ventilu	1,4409
Pracovný tlak	72,5 - 145 psy
PFD (pravdepodobnosť zlyhania na vyžiadanie)	od 0,000595
Montážna poloha	Žiadny
Pravdepodobnosť poruchy za hodinu v [1 / h].	od 1.36E-07
Kv prietok	od 21,5 m3/h
Pneumatické spoje	Vnútorný závit G1/8
Pripojenie pre stredný prietok	Závitové pripojenie G1 podľa DIN ISO 228
Typ ovládania	S externým ovládaním
Úroveň integrity bezpečnosti (SIL)	SIL 2
Skok	od 20 mm
Ako odstrániť	Mechanická pružina
Spôsob montáže	Budovy v rade
Ako behať	Pneumatický
Riadenie toku média	Práca zapnuté/vypnuté
Teplota média	-10 - 180 °C
Teplota okolia	0-60 °C
Skladovacia teplota	-10 - 60 °C
Poznámka k materiálom	Obsahujú látky PWIS, vyhovujúce RoHS
Hmotnosť produktu	od 3395 g
Veľkosť disku	od 75 mm
značka CE (pozri vyhlásenie o zhode)	Podľa smernice EÚ o strojoch

Katalóg no.	Názov
PN-001-FESTO-8060513	VZXA-A-TS6-13-M2-V13T-16-K-46-17-PR-V4 Rohový ventil FESTO-8060513
PN-001-FESTO-8060514	VZXA-A-TS6-20-M2-V13T-16-K-75-20-PR-V4 Rohový ventil FESTO-8060514
PN-001-FESTO-8060515	VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4 Rohový ventil FESTO-8060515
PN-001-FESTO-8060516	VZXA-A-TS6-32-M2-V13T-16-M-90-26-PR-V4 Rohový ventil FESTO-8060516
PN-001-FESTO-8060517	VZXA-A-TS6-40-M2-V13T-16-M-90-26-PR-V4 Rohový ventil FESTO-8060517
PN-001-FESTO-8060518	VZXA-A-TS6-50-M2-V13T-16-M-90-26-PR-V4 Rohový ventil FESTO-8060518
PN-001-FESTO-8060519	VZXA-A-TS6-65-M2-V13T-8-M-90-26-PR-V4 Rohový ventil FESTO-8060519
PN-001-FESTO-8060520	"VZXA-A-TS7-1/2" "- M2-V14T-16-K-46-17-PR-V4 Rohový ventil" FESTO-8060520
PN-001-FESTO-8060521	"VZXA-A-TS7-3/4" "- M2-V14T-16-K-75-20-PR-V4 Rohový ventil" FESTO-8060521
PN-001-FESTO-8060522	"VZXA-A-TS7-1" "- M2-V14T-16-K-75-20-PR-V4 Rohový ventil" FESTO-8060522
PN-001-FESTO-8060523	"VZXA-A-TS7-11/4" "- M2-V14T-16-M-90-26-PR- Rohový ventil" FESTO-8060523
PN-001-FESTO-8060524	"VZXA-A-TS7-11/2" "- M2-V14T-16-M-90-26-PR- Rohový ventil" FESTO-8060524
PN-001-FESTO-8060525	"VZXA-A-TS7-2" "- M2-V14T-16-M-90-26-PR-V4 Rohový ventil" FESTO-8060525
PN-001-FESTO-8060526	"VZXA-A-TS7-21/2" "- M2-V14T-8-M-90-26-PR-V Rohový ventil" FESTO-8060526
PN-001-FESTO-8060527	VZXA-B-TS6-13-M2-V13T-30-K-46-17-V4 Rohový ventil FESTO-8060527
PN-001-FESTO-8060528	VZXA-B-TS6-20-M2-V13T-12.8-K-46-17-V4 Rohový ventil FESTO-8060528
PN-001-FESTO-8060529	VZXA-B-TS6-20-M2-V13T-30-K-75-20-V4 Rohový ventil FESTO-8060529
PN-001-FESTO-8060530	VZXA-B-TS6-25-M2-V13T-8.3-K-46-17-V4 Rohový ventil FESTO-8060 530
PN-001-FESTO-8060531	VZXA-B-TS6-25-M2-V13T-23-K-75-20-V4 Rohový ventil FESTO-8060531
PN-001-FESTO-8060532	VZXA-B-TS6-25-M2-V13T-30-M-90-26-V4 Rohový ventil FESTO-8060532
PN-001-FESTO-8060533	VZXA-B-TS6-32-M2-V13T-4.4-K-46-17-V4 Rohový ventil FESTO-8060533
PN-001-FESTO-8060534	VZXA-B-TS6-32-M2-V13T-13.5-K-75-20-V4 Rohový ventil FESTO-8060534
PN-001-FESTO-8060535	VZXA-B-TS6-32-M2-V13T-25-M-90-26-V4 Rohový ventil FESTO-8060535
PN-001-FESTO-8060536	VZXA-B-TS6-40-M2-V13T-9.3-K-75-20-V4 Rohový ventil FESTO-8060536
PN-001-FESTO-8060537	VZXA-B-TS6-40-M2-V13T-16-M-90-26-V4 Rohový ventil FESTO-8060537
PN-001-FESTO-8060538	VZXA-B-TS6-50-M2-V13T-5.6-K-75-20-V4 Rohový ventil FESTO-8060538
PN-001-FESTO-8060539	VZXA-B-TS6-50-M2-V13T-10-M-90-26-V4 Rohový ventil FESTO-8060539
PN-001-FESTO-8060540	VZXA-B-TS6-65-M2-V13T-5.6-M-90-26-V4 Rohový ventil FESTO-8060540
PN-001-FESTO-8060541	"VZXA-B-TS7-1/2" "- M2-V14T-30-K-46-17-V4 Rohový ventil" FESTO-8060541
PN-001-FESTO-8060542	"VZXA-B-TS7-3/4" "- M2-V14T-12.8-K-46-17-V4 Rohový ventil" FESTO-8060542
PN-001-FESTO-8060543	"VZXA-B-TS7-3/4" "- M2-V14T-30-K-75-20-V4 Rohový ventil" FESTO-8060543
PN-001-FESTO-8060544	"VZXA-B-TS7-1" "- M2-V14T-8.3-K-46-17-V4 Rohový ventil" FESTO-8060544
PN-001-FESTO-8060545	"VZXA-B-TS7-1" "- M2-V14T-23-K-75-20-V4 Rohový ventil" FESTO-8060545
PN-001-FESTO-8060546	"VZXA-B-TS7-1" "- M2-V14T-30-M-90-26-V4 Rohový ventil" FESTO-8060546
PN-001-FESTO-8060547	"VZXA-B-TS7-11/4" "- M2-V14T-4.4-K-46-17-V4 Rohový ventil" FESTO-8060547
PN-001-FESTO-8060548	"VZXA-B-TS7-11/4" "- M2-V14T-13.5-K-75-20-V Rohový ventil" FESTO-8060548
PN-001-FESTO-8060549	"VZXA-B-TS7-11/4" "- M2-V14T-25-M-90-26-V4 Rohový ventil" FESTO-8060549
PN-001-FESTO-8060550	"VZXA-B-TS7-11/2" "- M2-V14T-9.3-K-75-20-V4 Rohový ventil" FESTO-8060550
PN-001-FESTO-8060551	"VZXA-B-TS7-11/2" "- M2-V14T-16-M-90-26-V4 Rohový ventil" FESTO-8060551
PN-001-FESTO-8060552	"VZXA-B-TS7-2" "- M2-V14T-5.6-K-75-20-V4 Rohový ventil" FESTO-8060552
PN-001-FESTO-8060553	"VZXA-B-TS7-2" "- M2-V14T-10-M-90-26-V4 Rohový ventil" FESTO-8060553
PN-001-FESTO-8060554	"VZXA-B-TS7-21/2" "- M2-V14T-5.6-M-90-26-V4 Rohový ventil" FESTO-8060554

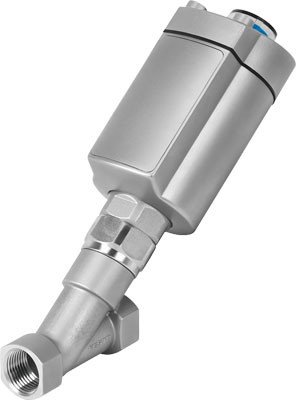

VZXA-A-TS6-25-M2-V13T-16-K-75-20-PR-V4 Rohový ventil FESTO-8060515
