Charakteristika cievky	24 V DC: 2,5 W
Pracovný tlak	2 - 12 barov
Prípustné kolísanie napätia	+/- 10 %
Funkcia spínacieho prvku	Normálne otvorený kontakt
Funkcia ventilu	Funkcia pomalého nárastu tlaku
Smer prúdenia	Jednosmerný
Trieda odolnosti proti korózii CRC	0 - Žiadna odolnosť proti korózii
Konštrukcia	Piestový ventil
Kladný testovací impulz s logickou 0	od 2500 µs
Záporný testovací impulz s logickým signálom 1	od 1400 µs
Domový materiál	Zliatina hliníka
Materiál tesnenia	HNBR, NBR
Materiál skrutky	Galvanizovaná oceľ
Pracovné médium	Stlačený vzduch podľa ISO8573-1: 2010 [7: 4: 4]
Menovité jednosmerné prevádzkové napätie	od 24V
Normálny menovitý prietok prevzdušňovania	od 3000 l/min
Normálny menovitý odvzdušňovací prietok	od 3300 l/min
Odolné voči vibráciám	Test dopravnej aplikácie na úrovni závažnosti 2 v súlade s FN 942017-4 a EN 60068-2-6
Odolnosť proti otrasom	Test odolnosti proti otrasom, stupeň závažnosti 2 v súlade s FN942017-5 a EN60068-2-27
Pomocné ručné ovládanie	Uzamykateľné, samočinné resetovanie pomocou elektrického riadiaceho signálu
Montážna poloha	Žiadny
Pripojenie snímača	Zástrčka, 4pinová, M12x1
Elektrické pripojenie	Schéma zapojenia, typ C podľa EN175301-803, štvorcové prevedenie, Zástrčka, podľa EN 175301-803
Pneumatické pripojenie 1	Pripojovacia doska veľkosti 1 podľa ISO 5599-2
Pneumatické pripojenie 2	Pripojovacia doska veľkosti 1 podľa ISO 5599-2
Pneumatické pripojenie 3	G1/2
Pneumatické pripojenie 4	Pripojovacia doska veľkosti 1 podľa ISO 5599-2
Pripojenie riadiaceho vzduchu 12/14	Pripojovacia doska veľkosti 1 podľa ISO 5599-2
Typ ovládania	S diaľkovým ovládaním
Typ tesnenia	Mäkký
Ako odstrániť	Mechanická pružina
Spôsob montáže	Na poddoske
Ako behať	Elektrický
Úroveň zabezpečenia	IP65, NEMA 4
Teplota okolia	-5 - 50 °C
Poznámka k materiálom	V súlade s RoHS
Poznámka k dynamickému vynúteniu stavu	Frekvencia spínania min. 1 mesiac
Poznámky k pracovnému médiu	Možná prevádzka v naolejovanom vzduchu (po zahájení mazania je nutné pre ďalšiu prácu)
Na základe štandardu	ISO 5599-2
Hmotnosť produktu	od 605 g
Prednastavenie spínacieho tlaku	od 4 barov
Pneumatické napájanie piloti	Vnútri

Katalóg no.	Názov
PN-001-FESTO-539230	VABF-S6-1-P1A6-G12 Výkonová doska FESTO-539230
PN-001-FESTO-539231	VABF-S6-1-P1A7-G12 Výkonová doska FESTO-539231
PN-001-FESTO-539232	VABF-S6-1-P1A6-N12 Výkonová doska FESTO-539232
PN-001-FESTO-557377	VABF-S6-1-P5A4-G12-4-1-P Ventil pozvoľného spúšťania FESTO-557377
PN-001-FESTO-558230	VABF-S6-1-P5A4-G12-4-1 Ventil pozvoľného spúšťania FESTO-558230
PN-001-FESTO-558233	VABF-S6-1-P5A4-G12-4-1-N Ventil pozvoľného spúšťania FESTO-558233
PN-001-FESTO-8067405	VABF-S6-1-P5A4S2YE-G12-1T5-PA Ventil pozvoľného rozbehu FESTO-8067405
PN-001-FESTO-8067407	VABF-S6-1-P5A4S1YE-G12-1T5-PA Ventil pozvoľného rozbehu FESTO-8067407
PN-001-FESTO-8067409	VABF-S6-1-P5A4S2S-G12-1T5-PA Ventil pozvoľného spúšťania FESTO-8067409
PN-001-FESTO-8067411	VABF-S6-1-P5A4S1S-G12-1T5-PA Ventil pozvoľného rozbehu FESTO-8067411
PN-001-FESTO-8092502	VABF-S6-1-P1A6-G12-CB Napájacia doska FESTO-8092502
PN-001-FESTO-8092506	VABF-S6-1-P1A7-G12-CB Výkonová doska FESTO-8092506
PN-001-FESTO-8104041	VABF-S6-1-P8A6-G12-CB Rozširujúci modul FESTO-8104041
PN-001-FESTO-8104042	VABF-S6-1-P8A7-G12-CB Rozširujúci modul FESTO-8104042
PN-001-FESTO-8104043	VABF-S6-1-P8A6-G12-CB1 Rozširujúci modul FESTO-8104043
PN-001-FESTO-8104044	VABF-S6-1-P8A7-G12-CB1 Rozširujúci modul FESTO-8104044

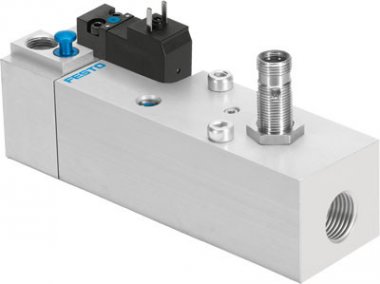

VABF-S6-1-P5A4-G12-4-1-P Ventil pozvoľného spúšťania FESTO-557377
