Stredný tlak	0-16 bar
Pracovný tlak	6-10 bar
Menovitý tlak procesného ventilu	od 16
Funkcia ventilácie	Nie je možné škrtenie
Funkcia ventilu	2/2 uzavretý, monostabilný
Smer prúdenia	Pod sedlo ventilu, pre plynné a kvapalné médiá
Smer prúdenia	Jednosmerný
Trieda odolnosti proti korózii CRC	1 - Nízka odolnosť proti korózii
Konštrukcia	Sedlový ventil s piestovým pohonom
Viskozita	od 600 mm2/s
Materiál puzdra pohonu	Mosadz
Materiál puzdra procesného ventilu	Červená mosadz
Materiál tesnenia sedadla	PTFE
Materiál tesnenia skrutky	NBR
Stredná	Hydraulický olej na báze minerálneho oleja, inertné plyny, minerálny olej, inertné kvapaliny, voda, stlačený vzduch, filtrovaný, trieda filtrácie 200 µm, para
Pracovné médium	Stlačený vzduch podľa ISO8573-1: 2010 [7: 4: 4]
Číslo materiálu, puzdro procesného ventilu	CC499K
Montážna poloha	Žiadny
Kv prietok	od 3,7 m3/h
Pneumatické spoje	Vnútorný závit G1/8
Pripojenie pre stredný prietok	Závitové pripojenie G1/2 podľa DIN ISO 228
Typ ovládania	S externým ovládaním
Typ tesnenia	Mäkký
Ako odstrániť	Mechanická pružina
Spôsob montáže	Budovy v rade
Ako behať	Pneumatický
Teplota média	-10-80 °C
Teplota okolia	-10 - 60 °C
Poznámka k materiálom	V súlade s RoHS, Obsahuje látky PWIS
Hmotnosť produktu	od 1200 g
Nominálna veľkosť	od 12 mm

Katalóg no.	Názov
PN-001-FESTO-1002500	VZXF-L-M22C-MA-G12-120-H3B1-50-16 Rohový ventil FESTO-1002500
PN-001-FESTO-1002501	VZXF-L-M22C-MB-G12-120-H3B1-50-16 Rohový ventil FESTO-1002501
PN-001-FESTO-1002502	VZXF-L-M22C-MA-G34-160-H3B1-50-16 Rohový ventil FESTO-1002502
PN-001-FESTO-1002503	VZXF-L-M22C-MB-G34-160-H3B1-50-16 Rohový ventil FESTO-1002503
PN-001-FESTO-1002504	VZXF-L-M22C-MA-G1-230-H3B1-50-16 Rohový ventil FESTO-1002504
PN-001-FESTO-1002505	VZXF-L-M22C-MB-G1-230-H3B1-50-10 Rohový ventil FESTO-1002505
PN-001-FESTO-1002506	VZXF-L-M22C-MA-G114-290-H3B1-50-10 Rohový ventil FESTO-1002506
PN-001-FESTO-1002507	VZXF-L-M22C-MB-G114-290-H3B1-50-7 Rohový ventil FESTO-1002507
PN-001-FESTO-1002508	VZXF-L-M22C-MA-G112-350-H3B1-50-8 Rohový ventil FESTO-1002508
PN-001-FESTO-1002509	VZXF-L-M22C-MB-G112-350-H3B1-50-6 Rohový ventil FESTO-1002509
PN-001-FESTO-1002510	VZXF-L-M22C-MA-G2-430-H3B1-50-4 Rohový ventil FESTO-1002510
PN-001-FESTO-1002511	VZXF-L-M22C-MB-G2-430-H3B1-50-3 Rohový ventil FESTO-1002511
PN-001-FESTO-1002512	VZXF-L-M22C-MA-G12-130-M1-V4V4T-50-16 Rohový ventil FESTO-1002512
PN-001-FESTO-1002513	VZXF-L-M22C-MB-G12-130-M1-V4V4T-50-40 Rohový ventil FESTO-1002513
PN-001-FESTO-1002514	VZXF-L-M22C-MA-G34-180-M1-V4V4T-50-16 Rohový ventil FESTO-1002514
PN-001-FESTO-1002515	VZXF-L-M22C-MB-G34-180-M1-V4V4T-50-20 Rohový ventil FESTO-1002515
PN-001-FESTO-1002516	VZXF-L-M22C-MA-G1-240-M1-V4V4T-50-16 Rohový ventil FESTO-1002516
PN-001-FESTO-1002517	VZXF-L-M22C-MB-G1-240-M1-V4V4T-50-10 Rohový ventil FESTO-1002517
PN-001-FESTO-1002518	VZXF-L-M22C-MA-G114-310-M1-V4V4T-50-9 Rohový ventil FESTO-1002518
PN-001-FESTO-1002519	VZXF-L-M22C-MB-G114-310-M1-V4V4T-50-7 Rohový ventil FESTO-1002519
PN-001-FESTO-1002520	VZXF-L-M22C-MA-G112-350-M1-V4V4T-50-7 Rohový ventil FESTO-1002520
PN-001-FESTO-1002521	VZXF-L-M22C-MB-G112-350-M1-V4V4T-50-6 Rohový ventil FESTO-1002521
PN-001-FESTO-1002522	VZXF-L-M22C-MA-G2-450-M1-V4V4T-50-4 Rohový ventil FESTO-1002522
PN-001-FESTO-1002523	VZXF-L-M22C-MB-G2-450-M1-V4V4T-50-3 Rohový ventil FESTO-1002523
PN-001-FESTO-1002525	VZXF-L-M22C-MA-G1-240-M1-V4V4T-80-16 Rohový ventil FESTO-1002525
PN-001-FESTO-1002526	VZXF-L-M22C-MB-G1-240-M1-V4V4T-80-22 Rohový ventil FESTO-1002526
PN-001-FESTO-1002527	VZXF-L-M22C-MA-G114-310-M1-V4V4T-80-16 Rohový ventil FESTO-1002527
PN-001-FESTO-1002528	VZXF-L-M22C-MB-G114-310-M1-V4V4T-80-10 Rohový ventil FESTO-1002528
PN-001-FESTO-1002529	VZXF-L-M22C-MA-G112-350-M1-V4V4T-80-16 Rohový ventil FESTO-1002529
PN-001-FESTO-1002530	VZXF-L-M22C-MB-G112-350-M1-V4V4T-80-8 Rohový ventil FESTO-1002530
PN-001-FESTO-1002531	VZXF-L-M22C-MA-G2-450-M1-V4V4T-80-12 Rohový ventil FESTO-1002531
PN-001-FESTO-1002532	VZXF-L-M22C-MB-G2-450-M1-V4V4T-80-5 Rohový ventil FESTO-1002532
PN-001-FESTO-1002539	VZXF-L-M22C-MA-N114-290-H3B1-50-10 Rohový ventil FESTO-1002539
PN-001-FESTO-1002550	VZXF-L-M22C-MB-N1-240-M1-V4V4T-50-10 Rohový ventil FESTO-1002550
PN-001-FESTO-3535619	VZXF-L-M22C-MA-G12-120-M1-H3B1T-50-16 Rohový ventil FESTO-3535619
PN-001-FESTO-3535620	VZXF-L-M22C-MB-G12-120-M1-H3B1T-50-16 Rohový ventil FESTO-3535620
PN-001-FESTO-3535643	VZXF-L-M22C-MA-G34-160-M1-H3B1T-50-16 Rohový ventil FESTO-3535643
PN-001-FESTO-3535644	VZXF-L-M22C-MB-G34-160-M1-H3B1T-50-16 Rohový ventil FESTO-3535644
PN-001-FESTO-3535664	VZXF-L-M22C-MA-G1-230-M1-H3B1T-50-16 Rohový ventil FESTO-3535664
PN-001-FESTO-3535665	VZXF-L-M22C-MB-G1-230-M1-H3B1T-50-10 Rohový ventil FESTO-3535665
PN-001-FESTO-3535684	VZXF-L-M22C-MA-G114-290-M1-H3B1T-50-10 Rohový ventil FESTO-3535684
PN-001-FESTO-3535689	VZXF-L-M22C-MB-G114-290-M1-H3B1T-50-7 Rohový ventil FESTO-3535689
PN-001-FESTO-3535711	VZXF-L-M22C-MA-G114-290-M1-H3ALT-80-16 Rohový ventil FESTO-3535711
PN-001-FESTO-3535712	VZXF-L-M22C-MB-G114-290-M1-H3ALT-80-12 Rohový ventil FESTO-3535712
PN-001-FESTO-3535720	VZXF-L-M22C-MA-G112-350-M1-H3B1T-50-7 Rohový ventil FESTO-3535720
PN-001-FESTO-3535825	VZXF-L-M22C-MB-G112-350-M1-H3ALT-80-8 Rohový ventil FESTO-3535825
PN-001-FESTO-3535837	VZXF-L-M22C-MA-G2-430-M1-H3B1T-50-4 Rohový ventil FESTO-3535837
PN-001-FESTO-3535838	VZXF-L-M22C-MB-G2-430-M1-H3B1T-50-3 Rohový ventil FESTO-3535838
PN-001-FESTO-3536435	VZXF-L-M22C-MA-G2-430-M1-H3ALT-80-16 Rohový ventil FESTO-3536435
PN-001-FESTO-3536436	VZXF-L-M22C-MB-G2-430-M1-H3ALT-80-5 Rohový ventil FESTO-3536436
PN-001-FESTO-3536502	VZXF-L-M22C-MA-G12-130-V4B2V-50-V Rohový ventil FESTO-3536502
PN-001-FESTO-3536659	VZXF-L-M22C-MA-G1-240-V4B2V-50-V Rohový ventil FESTO-3536659
PN-001-FESTO-3536786	VZXF-L-M22C-MA-G2-450-V4ANV-80-V Rohový ventil FESTO-3536786
PN-001-FESTO-3536850	VZXF-L-M22C-MA-G112-350-H3ALV-80-V Rohový ventil FESTO-3536850
PN-001-FESTO-3538842	VZXF-L-M22C-MB-G34-180-M1-V4B2T-50-20 Rohový ventil FESTO-3538842
PN-001-FESTO-3538869	VZXF-L-M22C-MA-G12-120-H3B1V-50-V Rohový ventil FESTO-3538869
PN-001-FESTO-3539036	VZXF-L-M22C-MB-G12-120-H3B1V-50-16-C Rohový ventil FESTO-3539036
PN-001-FESTO-3539178	VZXF-L-M22C-MA-G34-160-H3B1V-50-V Rohový ventil FESTO-3539178
PN-001-FESTO-3539179	VZXF-L-M22C-MB-G34-160-H3B1V-50-16-C Rohový ventil FESTO-3539179
PN-001-FESTO-3539247	VZXF-L-M22C-MA-G1-230-H3B1V-50-V Rohový ventil FESTO-3539247
PN-001-FESTO-3539248	VZXF-L-M22C-MB-G1-230-H3B1V-50-10-C Rohový ventil FESTO-3539248
PN-001-FESTO-3539352	VZXF-L-M22C-MA-G114-290-H3B1V-50-V Rohový ventil FESTO-3539352
PN-001-FESTO-3539367	VZXF-L-M22C-MA-G112-350-H3B1V-50-V Rohový ventil FESTO-3539367
PN-001-FESTO-3539368	VZXF-L-M22C-MB-G112-350-H3B1V-50-6-C Rohový ventil FESTO-3539368
PN-001-FESTO-3539745	VZXF-L-M22C-MA-G34-180-M1-V4B2T-50-16 Rohový ventil FESTO-3539745
PN-001-FESTO-3539782	VZXF-L-M22C-MA-G1-240-M1-V4B2T-50-16 Rohový ventil FESTO-3539782
PN-001-FESTO-3539927	VZXF-L-M22C-MB-G112-350-M1-V4B2T-50-6 Rohový ventil FESTO-3539927
PN-001-FESTO-3540250	VZXF-L-M22C-MB-G112-350-M1-V4ANT-80-8 Rohový ventil FESTO-3540250
PN-001-FESTO-3540276	VZXF-L-M22C-MA-G2-450-M1-V4ANT-80-12 Rohový ventil FESTO-3540276
PN-001-FESTO-3540277	VZXF-L-M22C-MB-G2-450-M1-V4ANT-80-5 Rohový ventil FESTO-3540277
PN-001-FESTO-3540768	VZXF-L-M22C-MB-G1-230-M1-H3ALT-80-16 Rohový ventil FESTO-3540768
PN-001-FESTO-3540796	VZXF-L-M22C-MA-G2-430-H3ALV-80-V Rohový ventil FESTO-3540796

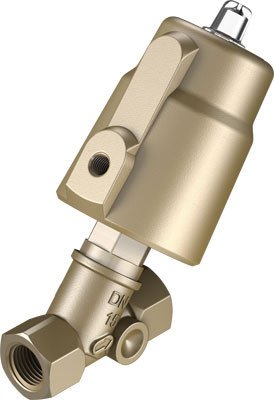

VZXF-L-M22C-MB-G12-120-H3B1-50-16 Rohový ventil FESTO-1002501
