Prevádzkový tlak procesného ventilu pre plynné médiá	0,5 - 10 bar
Prevádzkový tlak procesného ventilu pre kvapalné médiá	0,5 - 6 bar
Spínací čas pri vypínaní	od 12 ms
Spínací čas pri zapnutí	od 15 ms
Čas vypnutia pre tekuté médiá	od 750 ms
Čas zapnutia pre tekuté médiá	od 400 ms
Funkcia ventilu	2/2 uzavretý, monostabilný
Smer prúdenia	Jednosmerný
Trieda odolnosti proti korózii CRC	1 - Nízka odolnosť proti korózii
Konštrukcia	Membránový ventil, ovládaný pilotom
Viskozita	od 22 mm2/s
Uťahovací moment pre pripojovací závit	od 350 Nm
Uťahovací moment na upevnenie cievky	od 0,5 Nm
Uťahovací moment pre skrutku v kryte	od 30 Nm
Domový materiál	Mosadz
Materiál armatúrnej rúrky	Vysoko legovaná oceľ
Materiál tesnenia	NBR
Stredná	Stlačený vzduch podľa ISO8573-1: 2010 [7: 4: 4], inertné plyny, inertné kvapaliny, voda
Normálny menovitý prietok	od 11700 l/min
Číslo materiálu puzdra	2,0402
Montážna poloha	Najlepšie vo vzpriamenej polohe
Kv prietok	od 10,7 m3/h
Elektrické pripojenie	Cievka typ MD -..., je možné objednať ako príslušenstvo
Pripojenie procesného ventilu	G1
Typ ovládania	S diaľkovým ovládaním
Typ tesnenia	Mäkký
Diferenčný tlak	od 0,5 baru
Spôsob montáže	Budovy v rade
Ako behať	Elektrický
Teplota média	-10 - 60 °C
Teplota kvapalného média	5 - 50 °C
Teplota okolia	-10 - 60 °C
Poznámka k materiálom	Obsahujú látky PWIS, vyhovujúce RoHS
Hmotnosť produktu	od 1200 g
C-hodnota	od 41 l / bar
B-hodnota	od 0,57
Nominálna veľkosť	od 27,5 mm
značka CE (pozri vyhlásenie o zhode)	Podľa smernice EÚ o tlakových zariadeniach

Katalóg no.	Názov
PN-001-FESTO-546146	VZWM-L-M22C-G14-F4 Solenoidový ventil FESTO-546146
PN-001-FESTO-546147	VZWM-L-M22C-G38-F4 Solenoidový ventil FESTO-546147
PN-001-FESTO-546148	VZWM-L-M22C-G12-F4 Solenoidový ventil FESTO-546148
PN-001-FESTO-546149	VZWM-L-M22C-G34-F4 Solenoidový ventil FESTO-546149
PN-001-FESTO-546150	VZWM-L-M22C-G1-F4 Solenoidový ventil FESTO-546150
PN-001-FESTO-546151	VZWM-L-M22C-G114-F5 Solenoidový ventil FESTO-546151
PN-001-FESTO-546152	VZWM-L-M22C-G112-F5 Solenoidový ventil FESTO-546152
PN-001-FESTO-546153	VZWM-L-M22C-G2-F5 Solenoidový ventil FESTO-546153
PN-001-FESTO-546162	VZWM-L-M22C-G14-F5-R1 Solenoidový ventil FESTO-546162
PN-001-FESTO-546163	VZWM-L-M22C-G38-F5-R1 Solenoidový ventil FESTO-546163
PN-001-FESTO-546164	VZWM-L-M22C-G12-F5-R1 Solenoidový ventil FESTO-546164
PN-001-FESTO-546165	VZWM-L-M22C-G34-F5-R1 Solenoidový ventil FESTO-546165
PN-001-FESTO-546166	VZWM-L-M22C-G1-F5-R1 Elektromagnetický ventil FESTO-546166
PN-001-FESTO-546167	VZWM-L-M22C-G114-F5-R1 Elektromagnetický ventil FESTO-546167
PN-001-FESTO-546168	VZWM-L-M22C-G112-F5-R1 Elektromagnetický ventil FESTO-546168
PN-001-FESTO-546169	VZWM-L-M22C-G2-F5-R1 Solenoidový ventil FESTO-546169

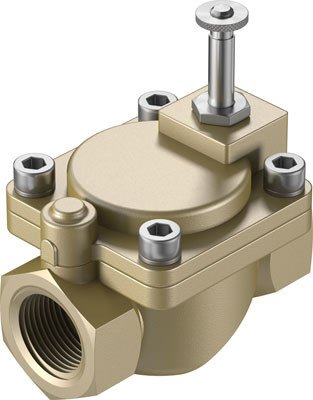

VZWM-L-M22C-G1-F4 Solenoidový ventil FESTO-546150
